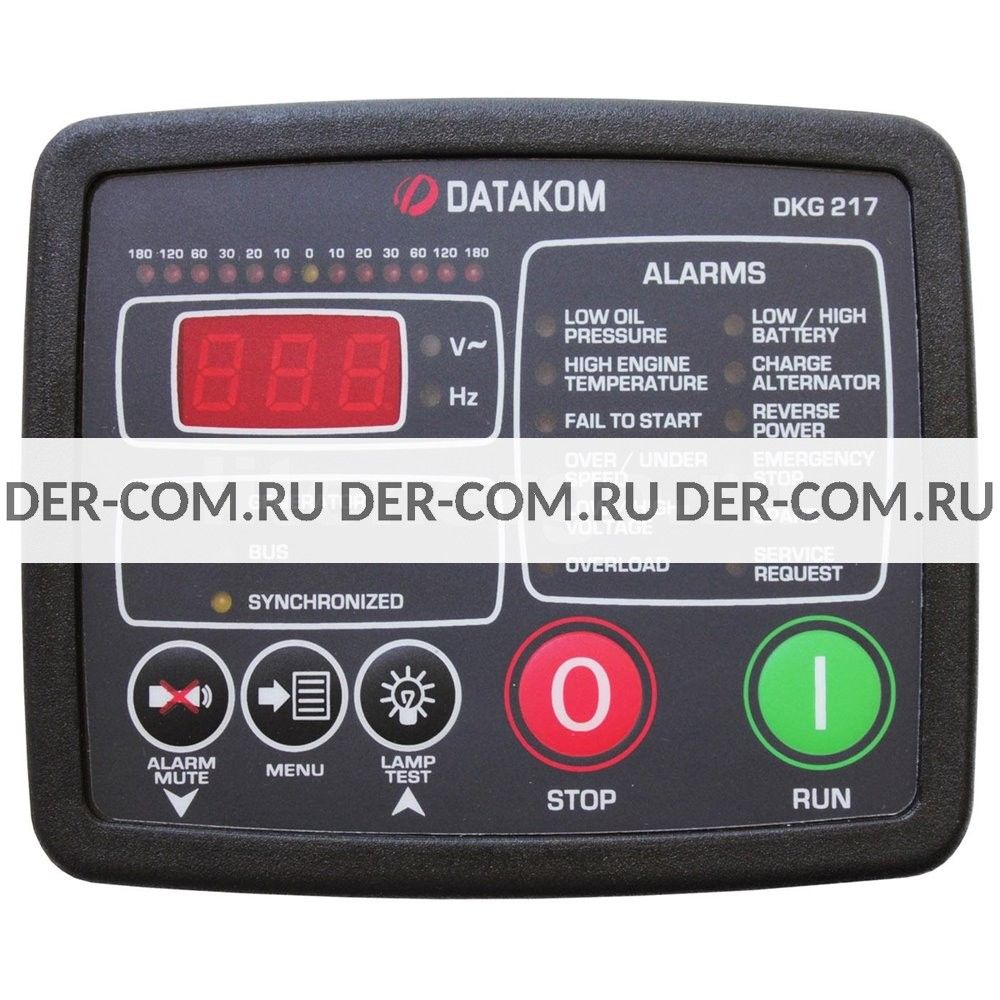

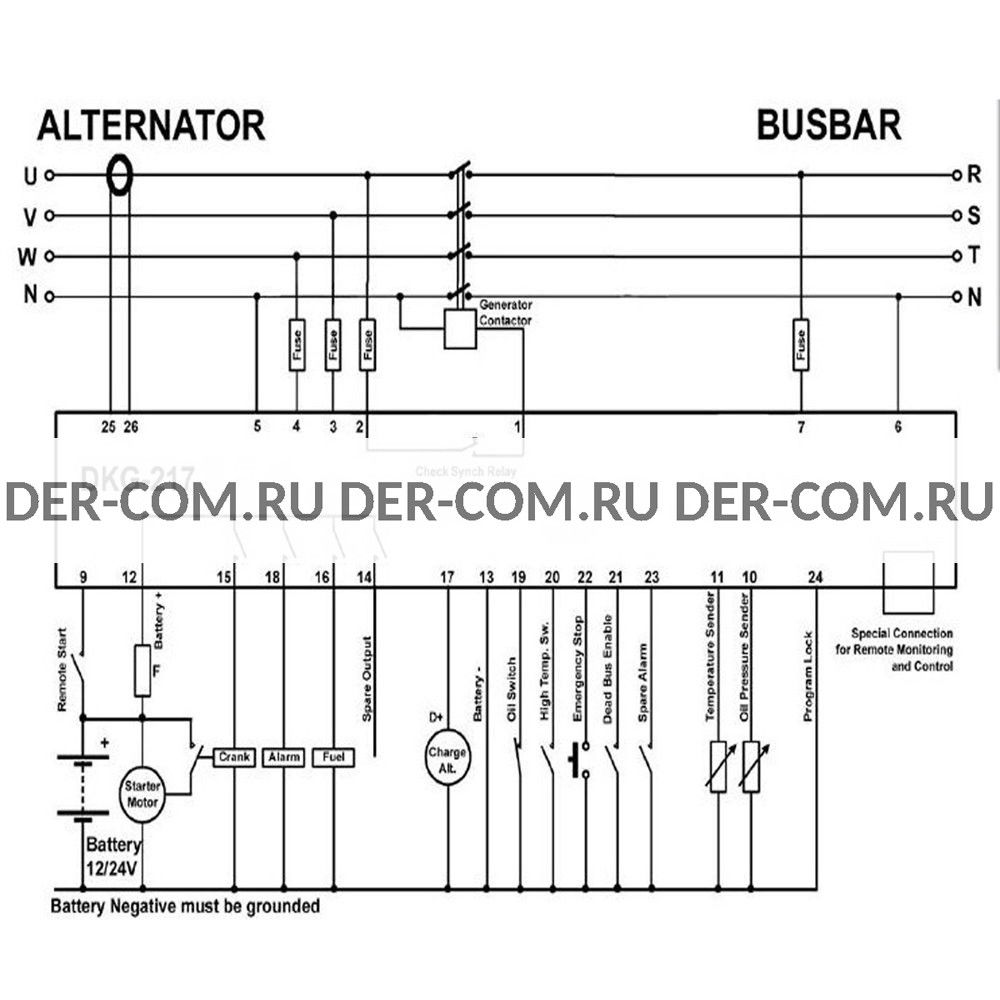

Модуль DKG 217 -это инновационный блок управления генератором с 4-мя различными интегрированными функциями. Контроллер применяется для ручной синхронизации параллельных дизельгенераторов.
Интегрированные функции:
— ручной запуск с учетом электроэнергии
— дистанционный запуск агрегата
— светодиодный синхроноскоп
— настраиваемые реле проверки синхронизации
Контроллер DKG-217 предназначен для работы вручную и дистанционно. Ручное управление осуществляется с помощью кнопок на передней панели. Дистанционное управление осуществляется с помощью сигнала на отдельный вход.
Кнопки RUN и STOP позволяют выбирать режим работы. Другие кнопки предназначены для выбора параметров отображения дисплея, отключения сигнализации и теста светодиодных ламп.
Блок имеет 4 различных режимах работы:
— питания отключено (нет тока от аккумулятора)
— питание включено (генератор остановлен)
— генератор запущен
— проверка синхронизации
Каждое нажатие кнопки «RUN» провоцирует переход к следующему режим работы, перечисленному выше. Каждый нажатие кнопки STOP провоцирует возврат к предыдущему режиму работы. Сигнал на отдельный вход провоцирует прибор на переключения между первым и последним режимы работы. Проверка синхронизации генераторной установки состоит из проверки следующих условий во время 4 последовательных циклов на шине:
— Напряжение на шине относительно установленным лимитам;
— Фазные напряжения генератора относительно установленных лимитов
— Разность частот шина-генератор ниже установленного предела
— Разница напряжений шина-генератор ниже установленного предела
— Фазовый угол шина-генератор ниже установленного предела
Если все вышеуказанные условия будут удовлетворены в течение 4 последовательных циклов на шине, то на реле будет немедленно подано напряжение. Если шина не под напряжением, проверка синхронизации может быть переопределена с помощью сигнала на вход DEAD BUS ENABLE. В режиме работы и контроля синхронизации, DKG-217 управляет автоматическим запуском и остановкой генераторной установки. Когда генератор работает, контроллер осуществляет мониторинг внутренних защит и внешних входов ошибок. При возникновении неисправности, устройство выключает двигатель автоматически и указывает на источник сбоя соответствующим красным светодиодом.
Модуль DKG-217 включает в себя необходимый набор цифровых таймеров, пороговых уровней, конфигурации входов и выходов и операционных последовательностей. Несанкционированному доступу к параметрам программы препятствует вход блокировки. Все программы могут быть изменены с помощью кнопок на передней панели, и не требует внешнего блока.
Неисправности условия рассматриваются в 2-х типах, как Warnings(предупреждение) и Alarms (Тревога, Сбой). Измеренные значения имеют отдельные программируемые пределы предупреждения и тревоги.
Запрос на сервисное обслуживание включается по истечении моточасов или временных ограничений. Можно контролировать работу системы локально или удаленно с помощью утилиты для WINDOWS.
Возможности:
- Ручной запуск и остановка
- Нулевое потребление энергии в состоянии покоя
- Возможность дистанционного запуска
- Синхроскоп с светодиодной индикацией
- Программируемые ∆V, ∆f, ∆θ для проверки синхронизации
- Измерение давления масла в двигателе
- Измерение кВт и COS Ø генератора (по 1 фазе)
- Счетчик моточасов
- Запись журнала событий
- Статистические счетчики
- Последовательный порт для вывода данных на ПК
- Конфигурируемые аналоговые входы: 2
- Программируемые цифровые входы: 5
- Настраиваемые релейные выходы : 2
- Всего релейных выходов: 5
